金曲國產gim建模軟件
時間：2020年07月07日
國產金曲gim建模軟件是基于金曲自主知識產權和參數化建模技術，為電氣設備廠家開發的一套三維建模工具，實現核心代碼自主可控，且不受平臺限制；根據國網建模規范，深度開發；軟件更輕量，處理速度更快。
軟件完全按照國家電網企管【2019】63號文發布的《輸變電工程三維設計模型交互規范》、《輸變電工程三維設計建模規范第一部分：變電站（換流站）》（以下簡稱為交互規范、建模規范）等系列規范的要求而開發，可協助設備廠家快速完成電氣設備的三維建模、屬性設置、GIM格式轉換等國網要求移交的所有內容，具體功能模塊如下：
文件

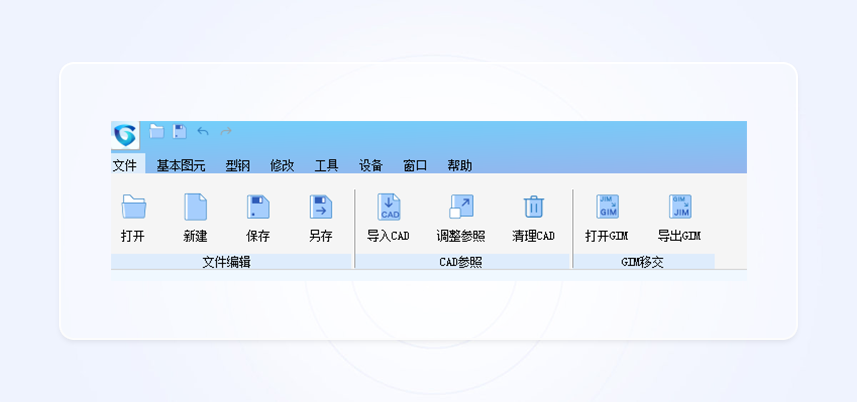

為確保電氣設備三維模型符合國網GIM規范的要求，并能順利轉化為GIM格式文件，軟件提供導入CAD、調整參數、GIM導入、GIM導出等功能。
基本圖元&型鋼構件

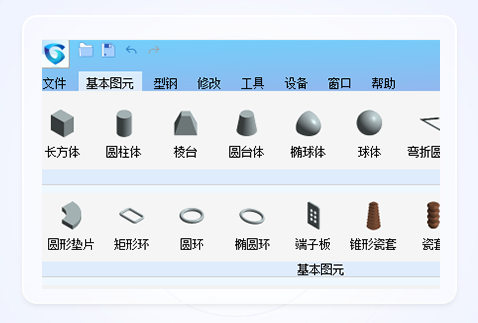

包含規范中要求的球體、長方體、棱臺（錐）、瓷套\絕緣子、端子板等26種三維設計模型基本圖元，支持參數化調整。
修改

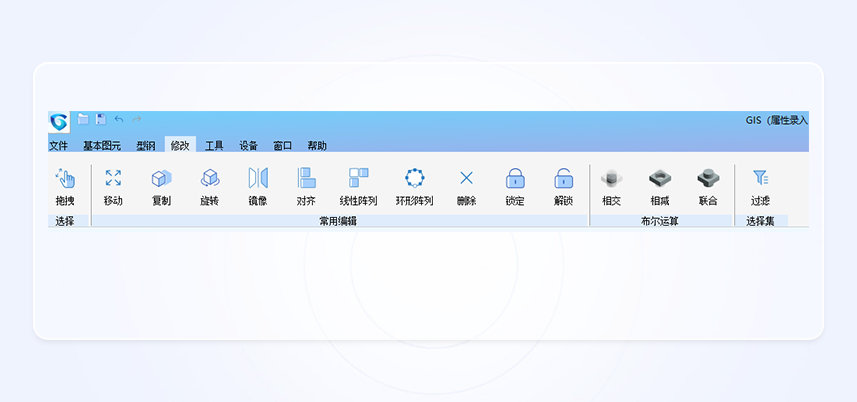

包含移動，復制，旋轉等修改功能，支持扣減、求并、求交等布爾運算。
工具

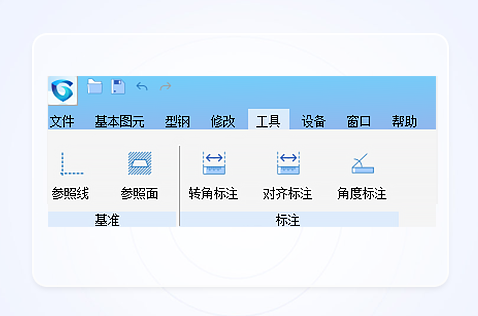

包含參照線，參照面等功能，支持尺寸標注、對齊標注。
設備

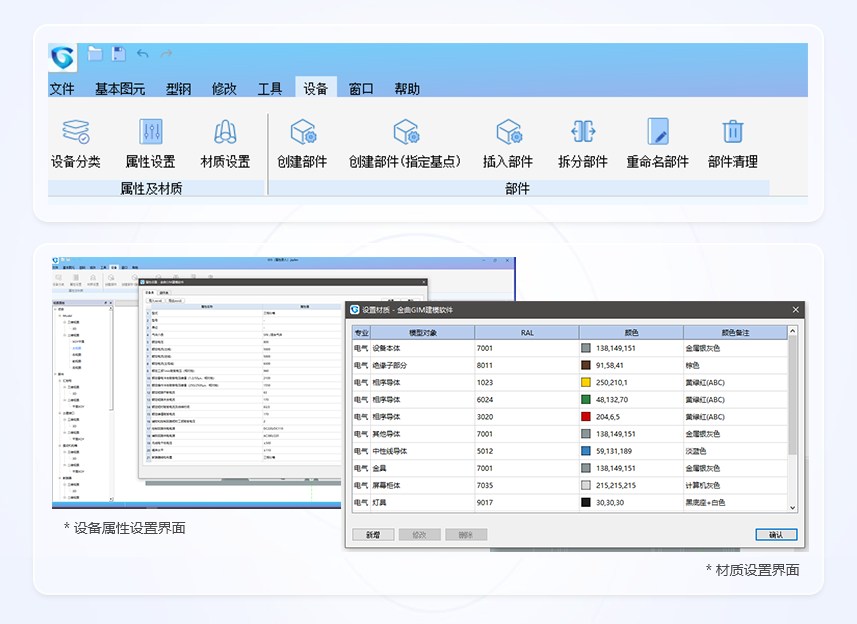

按照輸變電工程三維設計建模規范的要求，電氣設備模型除了必須用國網基本圖元搭建之外，還需要包含模型屬性、設備材質、組部件等規范規定的內容。本工具包提供電氣設備建模過程中所需的屬性設置、材質設置、部件設置等相關功能，上述功能與國網GIM基本圖元工具結合使用，可搭建出完全符合規范要求的電氣設備模型。
