隨著電力行業的快速發展，對變電二次設計的要求也在不斷提高。傳統的變電二次設計方法存在效率低、易出錯等問題，無法滿足現代電力行業對設計精度和效率的高要求。因此，研發一款能夠輔助變電二次設計的智能化軟件顯得尤為重要。

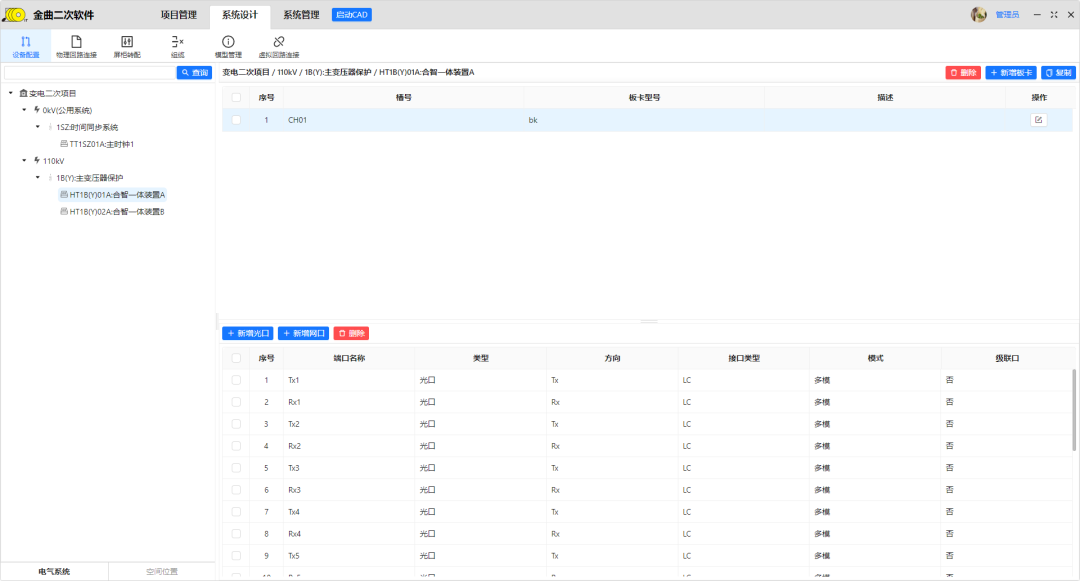

可配置項目電氣間隔的裝置、裝置所處的屏柜以及屏柜所在小室，確定裝置所在的電氣系統以及空間位置關系，進行裝置上的板卡及端口信息配置，將變電二次專業裝置的物理模型進行整體搭建。

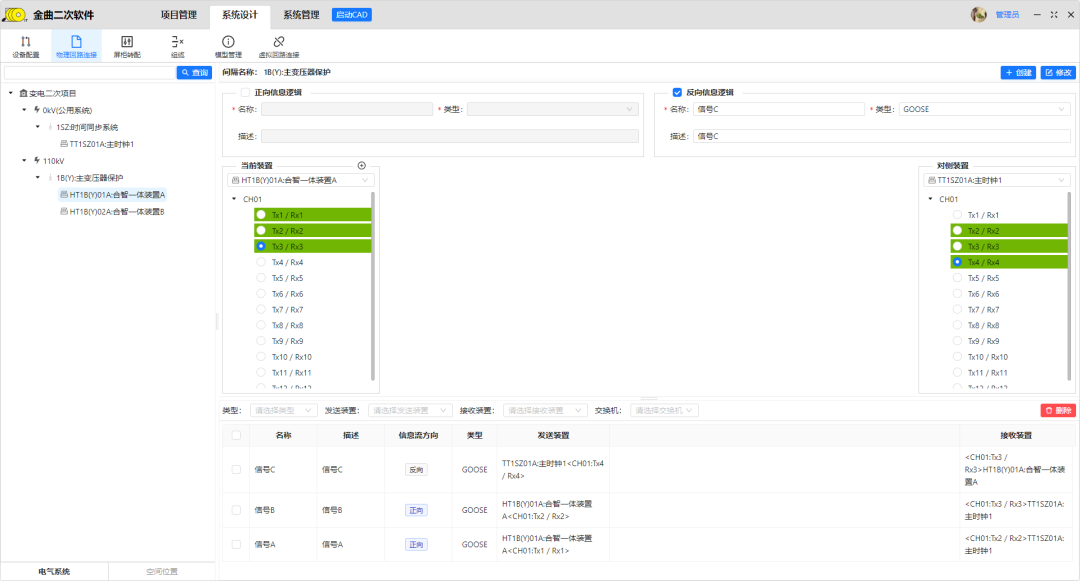

根據模型配置的物理模型進行信息的連接，可配置任意裝置與裝置間的一條或多條信息流，同時可通過多級交換機進行轉接?？刹榭磫螚l信息流的全鏈路，包括當前信息經過的起點、全部中間連接點及終點設備，能夠清晰的查看每條信息流以及設備的端口使用情況。

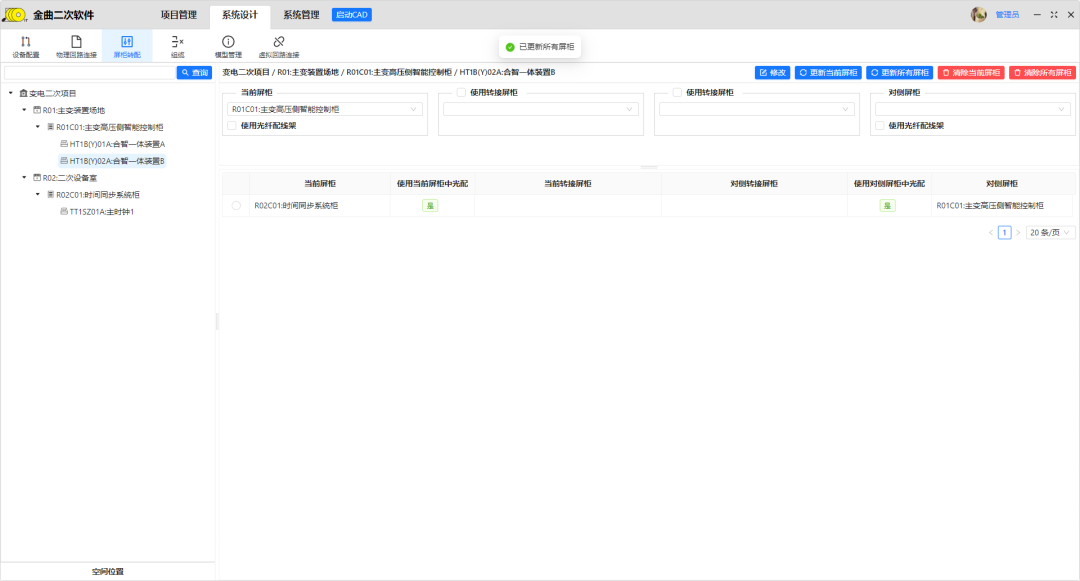

根據確定的物理端口連接情況以及裝置所在屏柜的信息，對屏柜間的連接進行配置，可配置光配架和中轉屏，可手動配置轉接屏，根據屏所在位置及裝置連接情況自動配置屏柜間連接方式以及是否經過光配架。

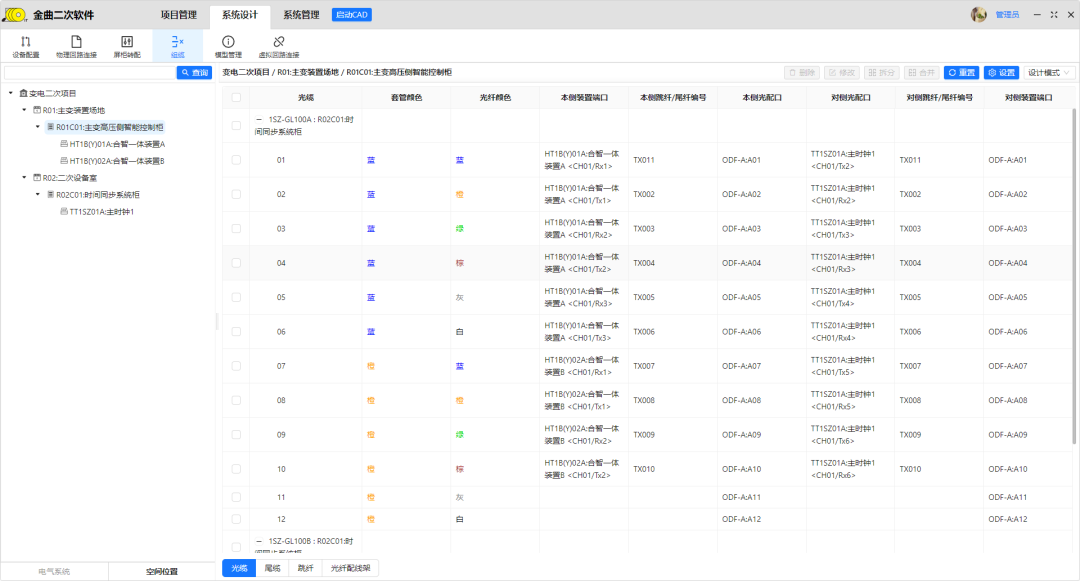

根據屏柜轉配的成果，實現對光纜、尾纜、跳纖的套管及光纖的自動分配，生成每根線纜的起終點、經過的裝置以及對應接口的信息。連接完成后可生成光纜和尾纜清冊。

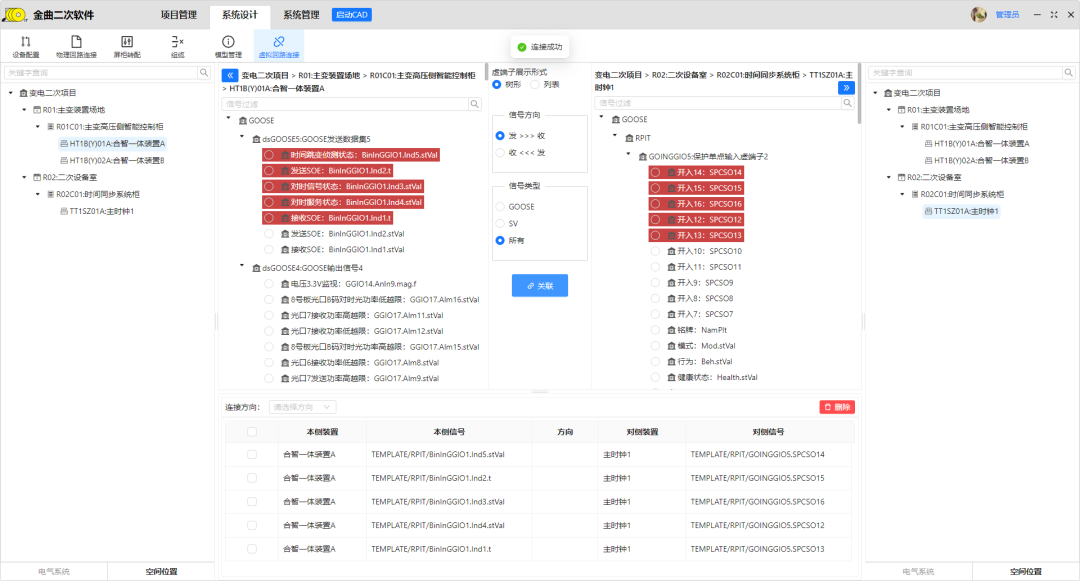

選擇對應的設備導入ICD文件并解析，展示當前設備的ICD文件中的開入或開出信息，可進行設備ICD文件內開入開出信號間的連接配置，連接完成后可生成虛端子表。

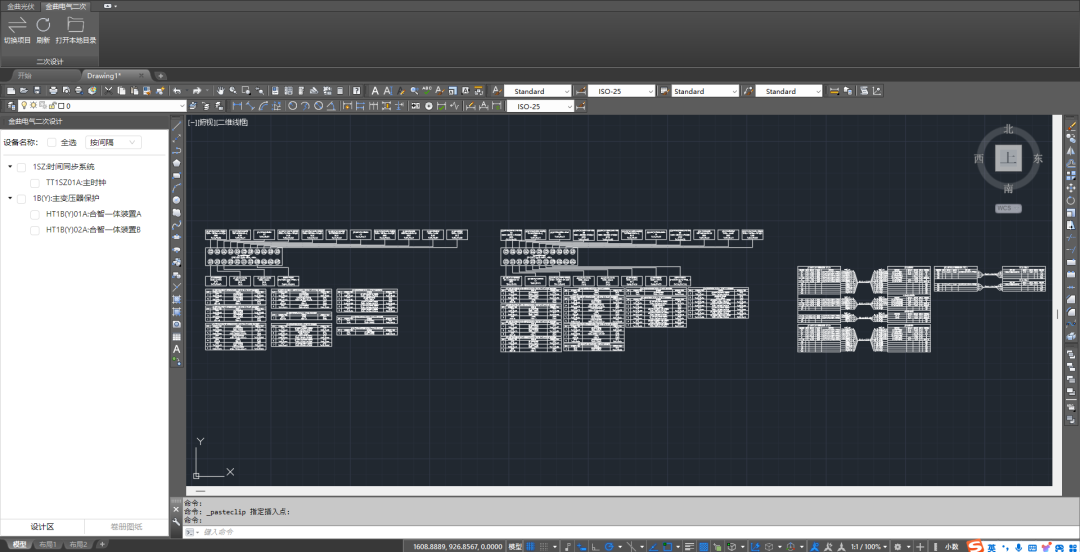

可在CAD平臺中快速生成變電二次專業的圖紙，包括設備配置圖、綜合信息邏輯圖、SV信息邏輯圖、GOOSE信息邏輯圖、過程層網絡結構圖、光纜聯系圖等，包括虛端子表以及光纜清冊的文件導出，實現設計成果的快速出具。

金曲變電二次智能輔助設計軟件通過自動化和智能化手段，極大地提升了變電二次設計的效率與準確性。它不僅縮短了設計周期，提高了設計質量，還為電力行業帶來了更加高效、可靠和智能的設計解決方案。
